低频超声层析成像系统

所属品牌:德国ACS

产品型号:A1020 MIRA LITE

德国ACS LITE A1020 MIRA-lite是一款低频超声层析成像系统,用于手动超声测试,2D和3D可视化以及混凝土和钢筋混凝土结构的质量评估。

  • 商品描述
  • 商品询价热度

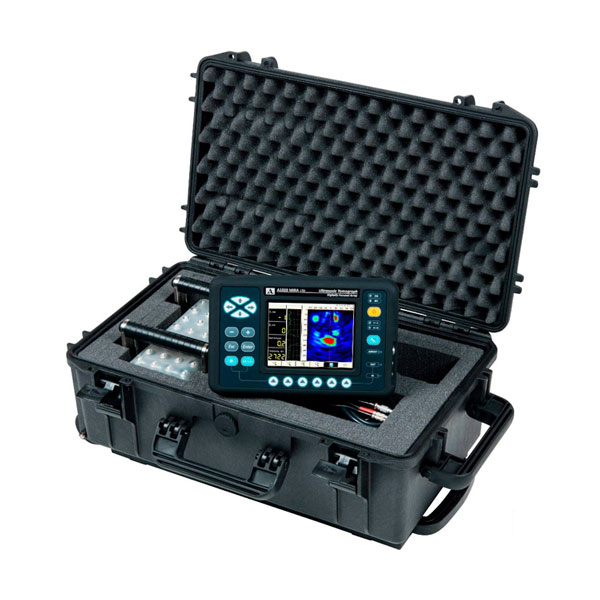

德国ACS低频超声层析成像系统

低频超声层析成像系统

实时B扫描图像

新一代耐磨DPC传感器

出色的近场分辨率

可选的Full-3D采集模式

通过INTROVIEW®进行可视化

通过3D成像进行整体评估

新颖的裂纹筛分功能

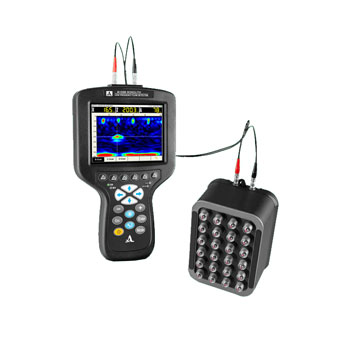

 A1020 MIRA-lite仪器是一种通用的手持式轻巧低频超声设备。这是一个完全自动化的系统,用于采集,地形处理和评估脉冲回波超声数据。该传感器系统包含一个矩阵天线,该矩阵天线由32个(8个块,每个块包含4个元素)低频宽带横波干点接触(DPC)换能器组成,具有陶瓷耐磨头,可在粗糙表面上长期无耦合剂操作。

A1020 MIRA-lite专门用于由混凝土,钢筋混凝土和石材制成的无损检测结构,且具有单侧通道。它可以通过检测局部夹杂物,空腔,空隙,分层,非灌浆区域和裂缝以及物体厚度测量来估计材料完整性。该系统的典型应用领域是钢筋混凝土建筑,设施,桥梁,隧道,公路,飞机场的建设以及运营/维护。此外,该仪器可用于采矿业以评估可开采矿物的质量。

A1020 MIRA-lite借助ACS提供的软件INTROVIEW-CONCRETE(交付量),通过三维可视化和检查结果的文档化,可以快速有效地测试大型物体。


A1020 MIRA-lite技术参数


传感器系统

内置矩阵天线阵列

天线阵列中的换能器数量

32

天线阵列中使用的换能器类型

带有陶瓷耐磨头的低频横向横向干点接触式换能器

标称换能器频率

50 kHz的

模拟带宽

10至100 kHz

在混凝土中的渗透深度

高达1000毫米

钢筋混凝土的渗透深度

高达400毫米

由蓄电池供电的仪器连续运行的时间不少于

8小时

平均使用寿命,不少于

5年

工作温度

-10至+ 50°C

换能器阵列尺寸

220 x 110 x 90毫米

电子块尺寸

260 X 165 X 85毫米

屏幕尺寸

5.7英寸

实时可视化:

高达8 Hz

断层扫描合成中的A扫描数量

64

板上的可视化模式:INTROVIEW的可视化模式:

A扫描,横截面B扫描
全景B 扫描,C扫描,D扫描,
3D视图(纹理贴图,ISO表面,强度投影)

资料介面

USB 2.0
